オイル潤滑システム

ポンプ

AMZ-III型(電動間欠吐出型ギアーポンプ)

AMZ-III型(電動間欠吐出型ギアーポンプ)

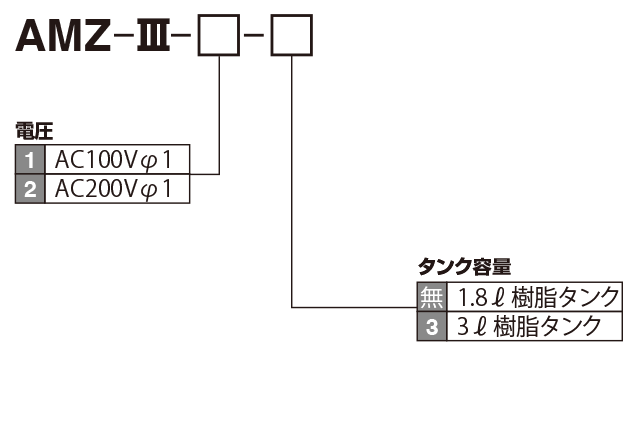

型式表示方法

AMZ-III 型(電動間欠吐出型ギアーポンプ)
 型式表示方法
※板金タンクは別途ご用意しております。

型式

型式コードNO.
AMZ-III -1 285017
AMZ-III -1-3 285024
AMZ-III -2 285016
AMZ-III -2-3 285023

低粘度仕様

 型式コードNO.電圧タンク使用粘度範囲
1 AMZ-III -100SL-18LP 285224 100V 1.8ℓ 22 ~ 800mm2/S
2 AMZ-III -100SL-18LP 285426 200V 1.8ℓ 22 ~ 800mm2/S



正しい使い方

● このポンプユニットは制御回路が別に必要になります。

● 給油ストレーナーは外さないでください。異物混入の原因となります。

● サクションフイルターは、年1回交換または洗浄してください。適応表をご覧ください。

● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。

● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。

● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。

● 電圧等の間違いにはご注意ください。

● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。

仕様

ポンプ 吐出油量 90mℓ/min(50Hz)
110mℓ/min(60Hz)
吐出圧力 1.5MPa(安全弁セット圧)
モーター 電圧/電流 AC100Vφ1/1.5A
AC200Vφ1/0.8A(50Hz)
AC100Vφ1/1.3A
AC200Vφ1/0.7A(60Hz)
  出力 19W(50Hz) 18W(60Hz)
クマ取モーター
異常検知 オイルレベルスイッチ 油面 圧力
接点形式 A接点(NO)油面下限でON
接点容量 0.5A、AC DC200V/30W小さい方
圧力スイッチ 接点形式 A接点(NO)
作動圧力:1.3MPa ON
復帰圧力:0.9MPa OFF
接点容量AC DC250V/2A
運転定格 最長吐出時間1分以内 最短休止時間3分以上
使用粘度範囲 50〜1300mm²/s(50Hz)
タンク有効容量 1.8ℓ、3ℓ(樹脂製)3ℓ、4ℓ、8ℓ(板金製)
質量 1.8ℓタンク:2.7kg、3ℓタンク:3.6kg
外付けヒューズ 100V/2.0A    200V/1.0A

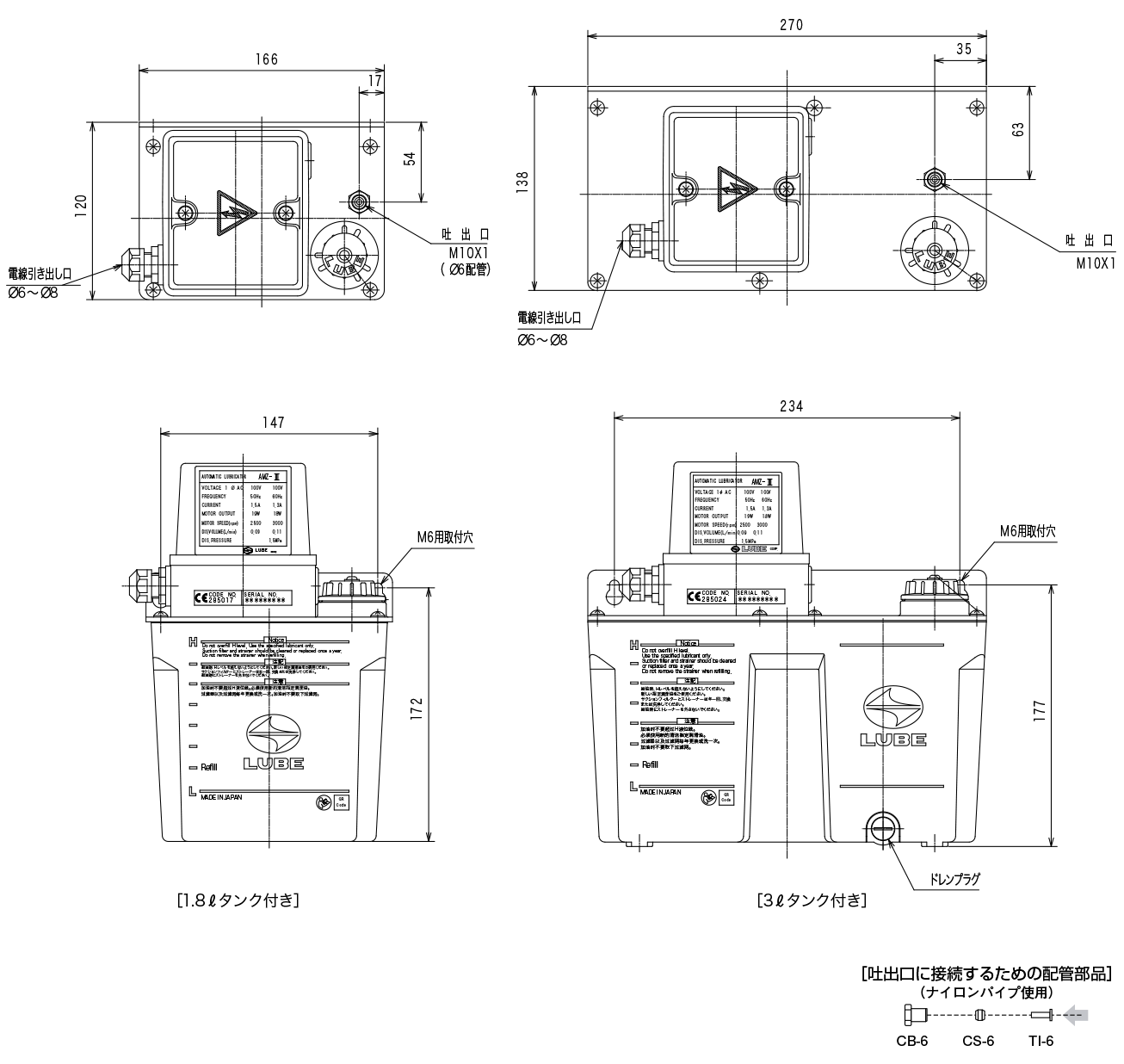

外形寸法図

AMZ-III 型(電動間欠吐出型ギアーポンプ)
 外形寸法図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。

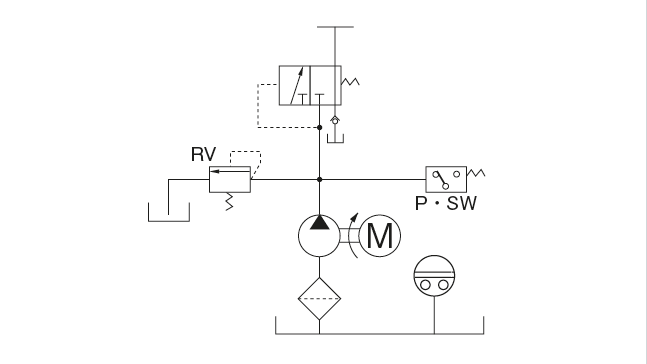

ポンプ回路図

AMZ-III 型(電動間欠吐出型ギアーポンプ)
 ポンプ回路図

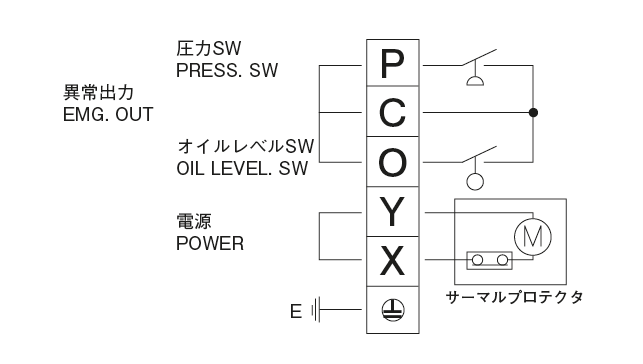

結線図

AMZ-III 型(電動間欠吐出型ギアーポンプ)
 結線図
