オイル潤滑システム

抵抗方式

CSA · CJB · CTU 型(コントロールユニット)

CSA · CJB · CTU 型(コントロールユニット)

 締め付けトルクについては
こちらの締め付けトルク表をご参照ください.

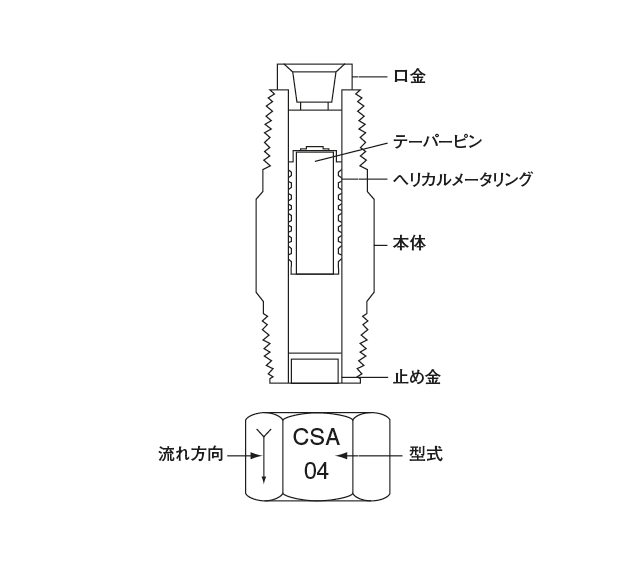

内部構造

CSA · CJB · CTU 型(コントロールユニット)

 内部構造

仕様

常用使用圧力 0.8MPa以下

正しい使い方

● 流れ方向、ジャンクションとのネジ接続寸法を確認してください。
● 取付用ジャンクションご覧ください。

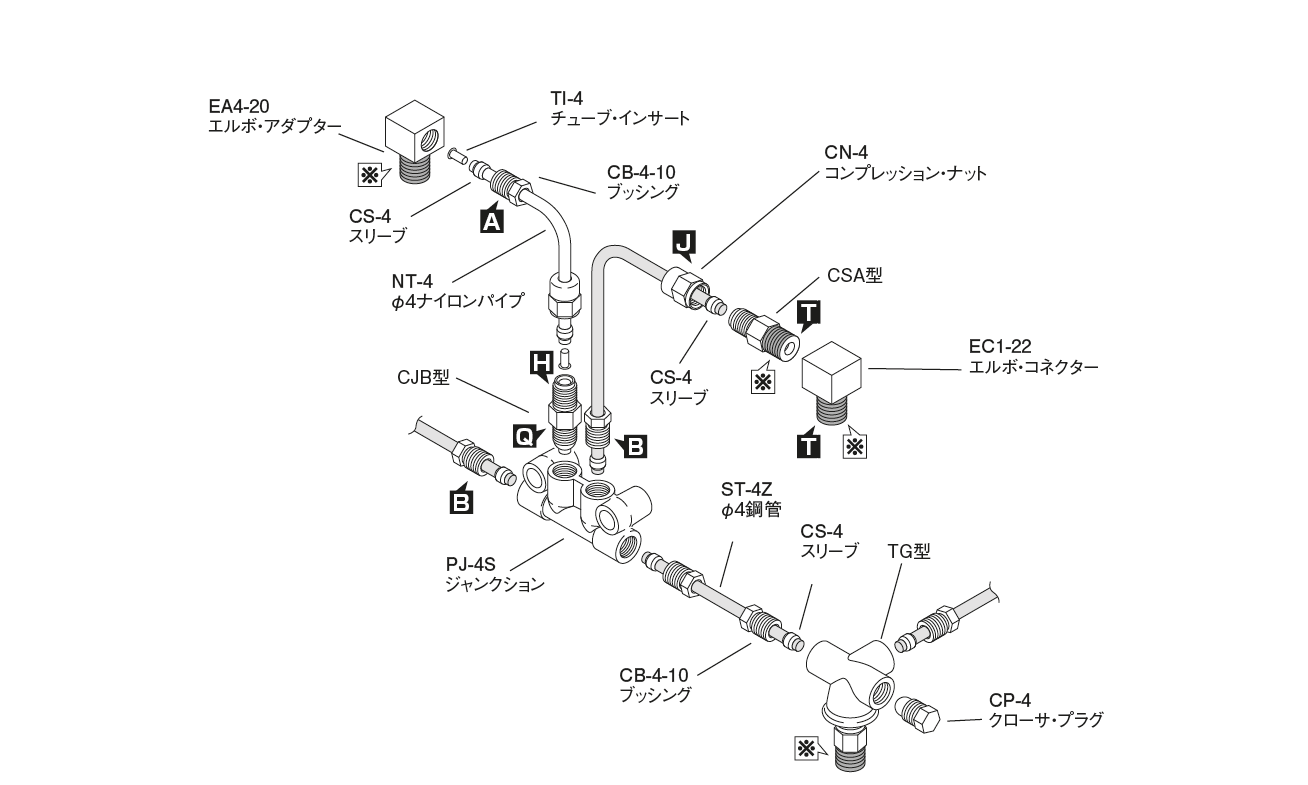

配管レイアウト図 (例)

CSA · CJB · CTU 型(コントロールユニット)
配管レイアウト図 (例)

MG2I 型グリス目詰目視用定量バルブ配管 配管レイアウト図(例)マークの箇所にはシール剤を使用してください。

MG2I 型グリス目詰目視用定量バルブ配管 配管レイアウト図(例)マークは、締め付けトルクを表します。締め付けトルク表の記号をご参照ください.

※RoHS 基準に対応した製品もご用意しております。



型式

コードNO.型式
105201 CSA 05
105202 04
105203 03
105204 02
105205 0
105206 1
105207 2
105208 3
105209 4
105210 5

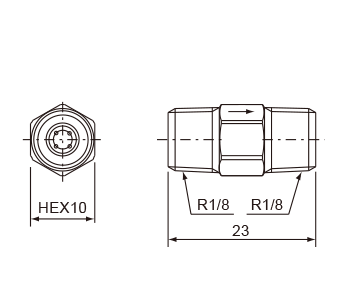

外形寸法図

CSA · CJB · CTU 型(コントロールユニット)

 外形寸法図

型式

コードNO.型式
105211 CJB 05
105212 04
105213 03
105214 02
105215 0
105216 1
105217 2
105218 3
105219 4
105220 5

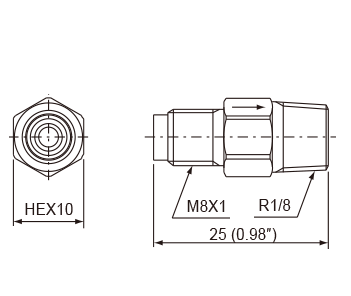

外形寸法図

CSA · CJB · CTU 型(コントロールユニット)

 外形寸法図

型式

コードNO.型式
105321 CTU 05
105322 04
105323 03
105324 02
105325 0
105326 1
105327 2
105328 3
105329 4
105330 5

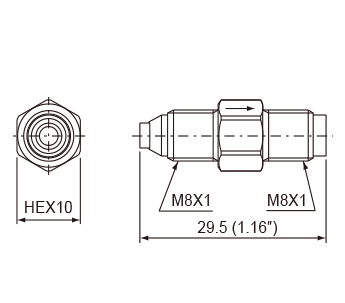

外形寸法図

CSA · CJB · CTU 型(コントロールユニット)

 外形寸法図
