オイル潤滑システム

ジャンクションヘッダー

TA · TB · TC · TD ·TG · TH · TK · TL 型

TA · TB · TC · TD ·TG · TH · TK · TL 型

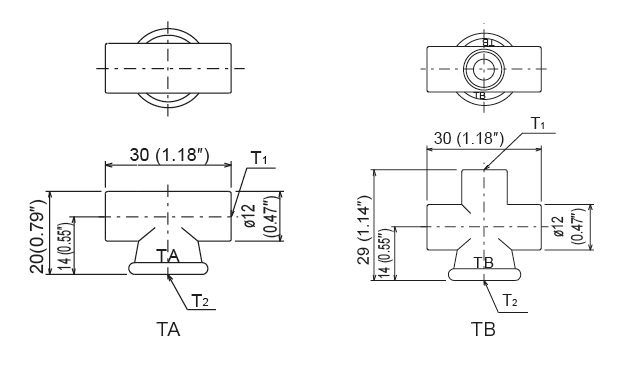

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図

型式

型式コードNO.T1T2
TA 106431 2-M8×1 Rc 1/8
型式コードNO.T1T2
TB 106432 3-M8×1 Rc 1/8

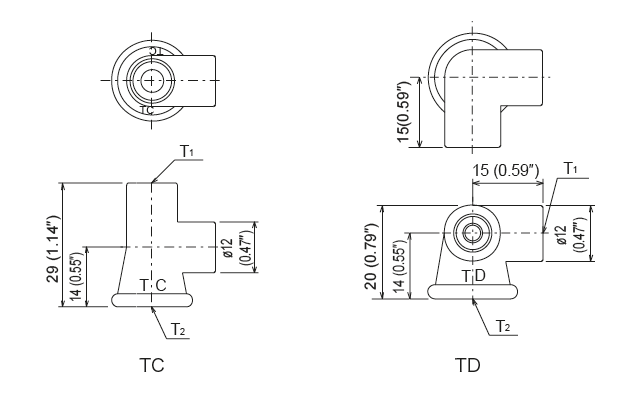

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図

型式

型式コードNO.T1T2
TC 106433 2-M8×1 Rc 1/8
型式コードNO.T1T2
TD 106434 2-M8×1 Rc 1/8

●材質:亜鉛ダイキャスト(ZDC)

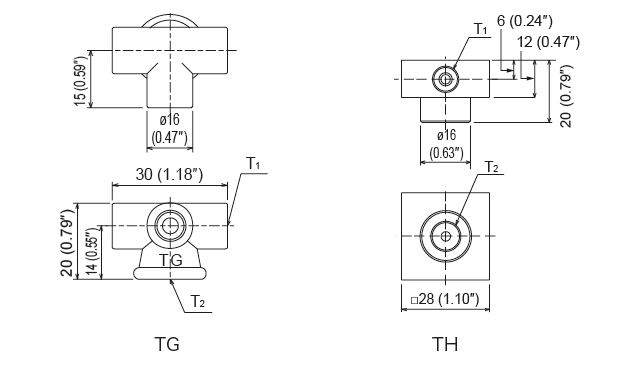

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図

型式

型式コードNO.T1T2
TG 106435 3-M8×1 Rc 1/8
型式コードNO.T1T2
TH 106436 4-M8×1 Rc 1/8

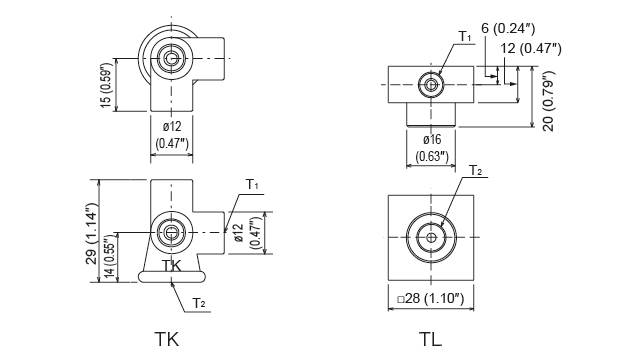

外形寸法図

TA · TB · TC · TD ·TG ·  TH · TK · TL 型(ジャンクションヘッダー)
 外形寸法図

型式

型式コードNO.T1T2
TK 106437 3-M8×1 Rc 1/8
型式コードNO.T1T2
TL 106438 4-M8×1 Rc 1/8
