オイル潤滑システム
定量方式
分配器取り付け用ジャンクション PJ型
分配器を取付けて分岐する場合に用います。

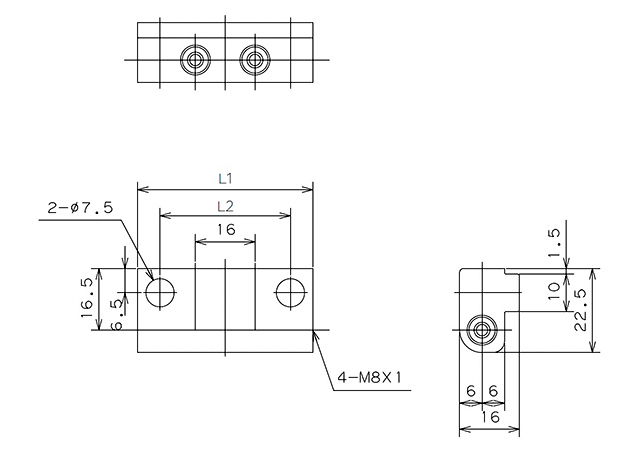

外形寸法図
型式
| 型式 | コードNO. | 仕様 | L1 | L2 |
|---|---|---|---|---|
| PJ-4S | 106401 | シングル型2口用 | 47 |
35 |
| PJ-5S | 106402 | シングル型3口用 | 63 | 51 |
| PJ-6S | 106403 | シングル型4口用 | 79 | 67 |
| PJ-7S | 106404 | シングル型5口用 | 95 | 83 |
| PJ-8S | 106405 | シングル型6口用 | 111 | 99 |
| PJ-9S | 106406 | シングル型7口用 | 127 | 115 |
| PJ-10S | 106407 | シングル型8口用 | 143 | 131 |
| PJ-12S | 106408 | シングル型10口用 | 175 | 163 |
●材質：アルミ(A6063)

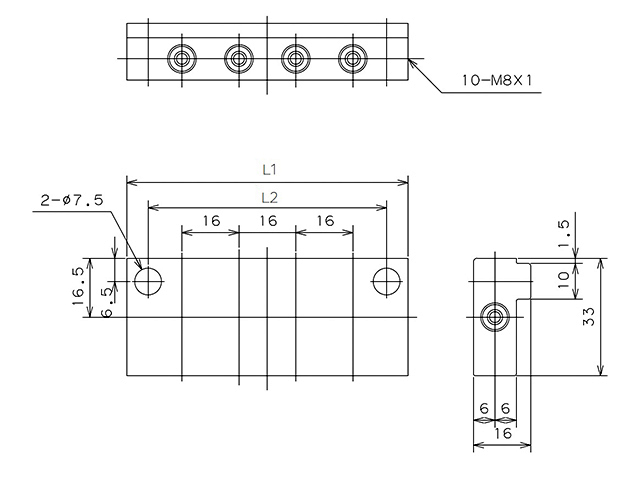

外形寸法図
型式
| 型式 | コードNO. | 仕様 | L1 | L2 |
|---|---|---|---|---|
| PJ-6D | 106411 | ダブル型4口用 | 47 | 35 |
| PJ-8D | 106412 | ダブル型6口用 | 63 | 51 |
| PJ-10D | 106413 | ダブル型8口用 | 79 | 67 |
| PJ-12D | 106414 | ダブル型10口用 | 82 | 95 |
| PJ-14D | 106415 | ダブル型12口用 | 98 | 111 |
| PJ-16D | 106416 | ダブル型14口用 | 114 | 127 |
●材質：アルミ(A6063)
