オイル潤滑システム
周辺機器
OA-I オイル／エアーセンサー

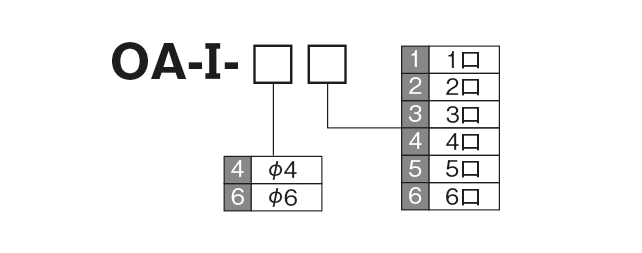

型式表示方法
仕様
| 電源電圧 | DC24±10 % |
| 異常出力 | フォトカプラ（オープンコレクタ） |
| 使用温度範囲 | 0〜＋50℃（但し、結露しないこと） |
| 使用周囲湿度 | 35〜85％RH |
型式
| コードNO. | 管外径（φ） |
|---|---|
| 420031 | 4 |
| 420032 | 6 |

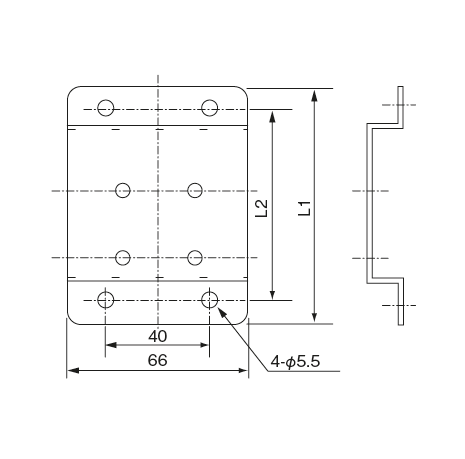

オイル・エアーセンサー取付板
| 連数 | L1 | L2 | コードNO. |
|---|---|---|---|
| 1 | 60 | 44 | 613011 |
| 2 | 88 | 72 | 613012 |
| 3 | 116 | 100 | 613013 |
| 4 | 144 | 128 | 613014 |
| 5 | 172 | 156 | 613015 |
| 6 | 200 | 184 | 613016 |

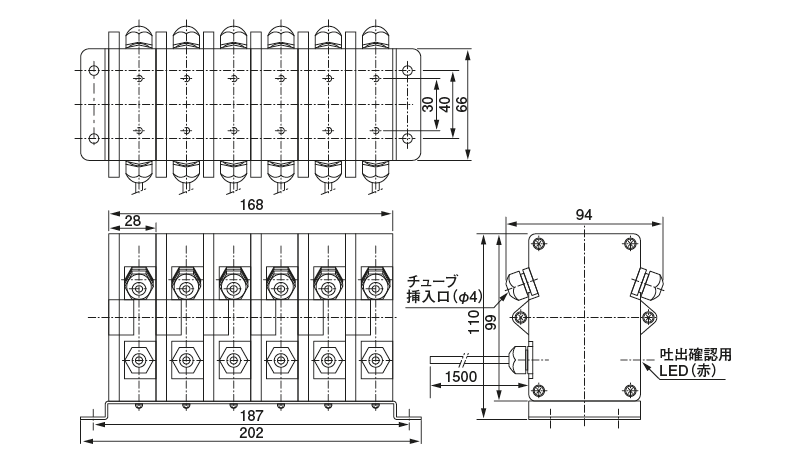

外形寸法図
外形寸法図

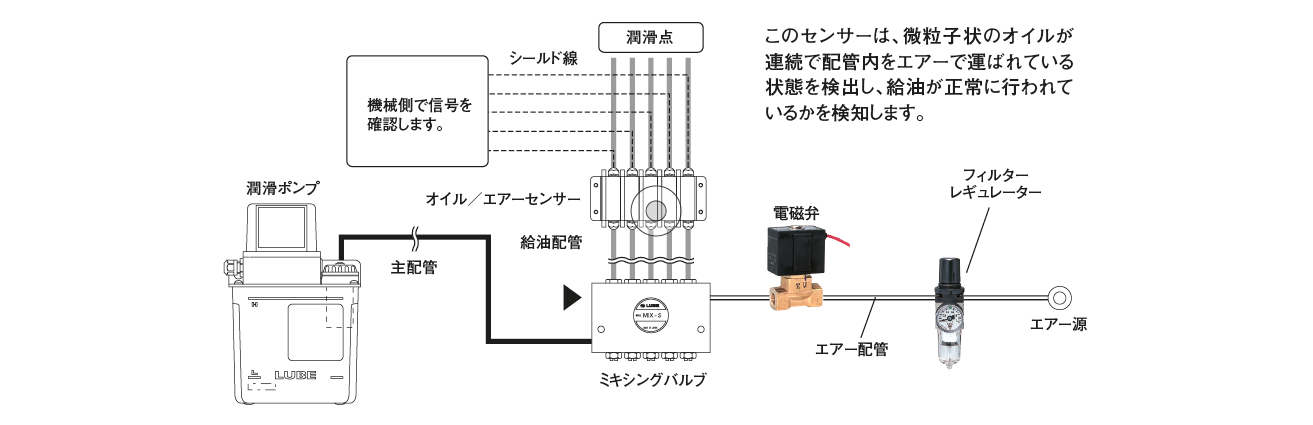

システムレイアウト
