オイル潤滑システム

定量方式

MIX-S型(オイルエアー定量バルブ)

MIX-S型(オイルエアー定量バルブ)

 締め付けトルクについては
こちらの締め付けトルク表をご参照ください.

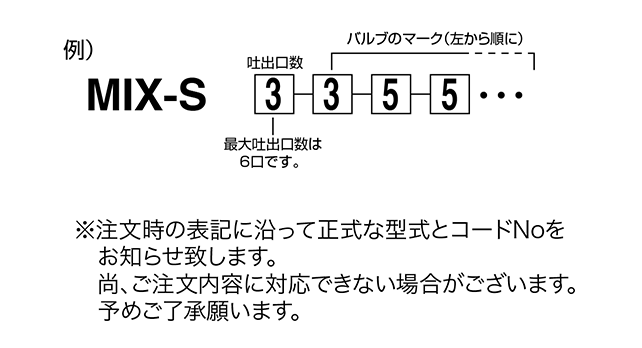

型式表示方法

OA- I(オイル/エアーセンサー)型式表示方法

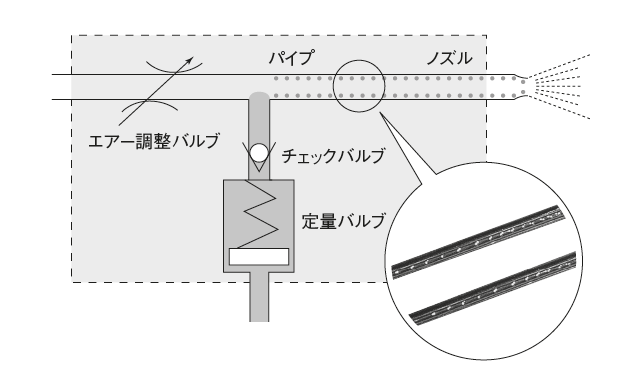

オイルエアーの原理図

OA- I(オイル/エアーセンサー)

 オイルエアーの原理図

型式

吐出量(mℓ)マーク型式
0.005 5 MIX-S-05
0.01 1 MIX-S-1
0.015 1.5 MIX-S-1.5
0.03 3 MIX-S-3
0.05 5 MIX-S-5

●材質:アルミ

組合せ寸法表

口数1口2口3口4口5口6口
L1 38 54 70 86 102 118
L2 22 38 54 70 86 102



仕様

吐出油量 MIX-S: 0.005、0.01、0.015、0.03、0.05mℓ/ストローク
作動圧力 1.0MPa
復帰圧力 0.15MPa

正しい使い方

● 精密部品ですので、必ず取扱説明書を読んでからご使用ください。

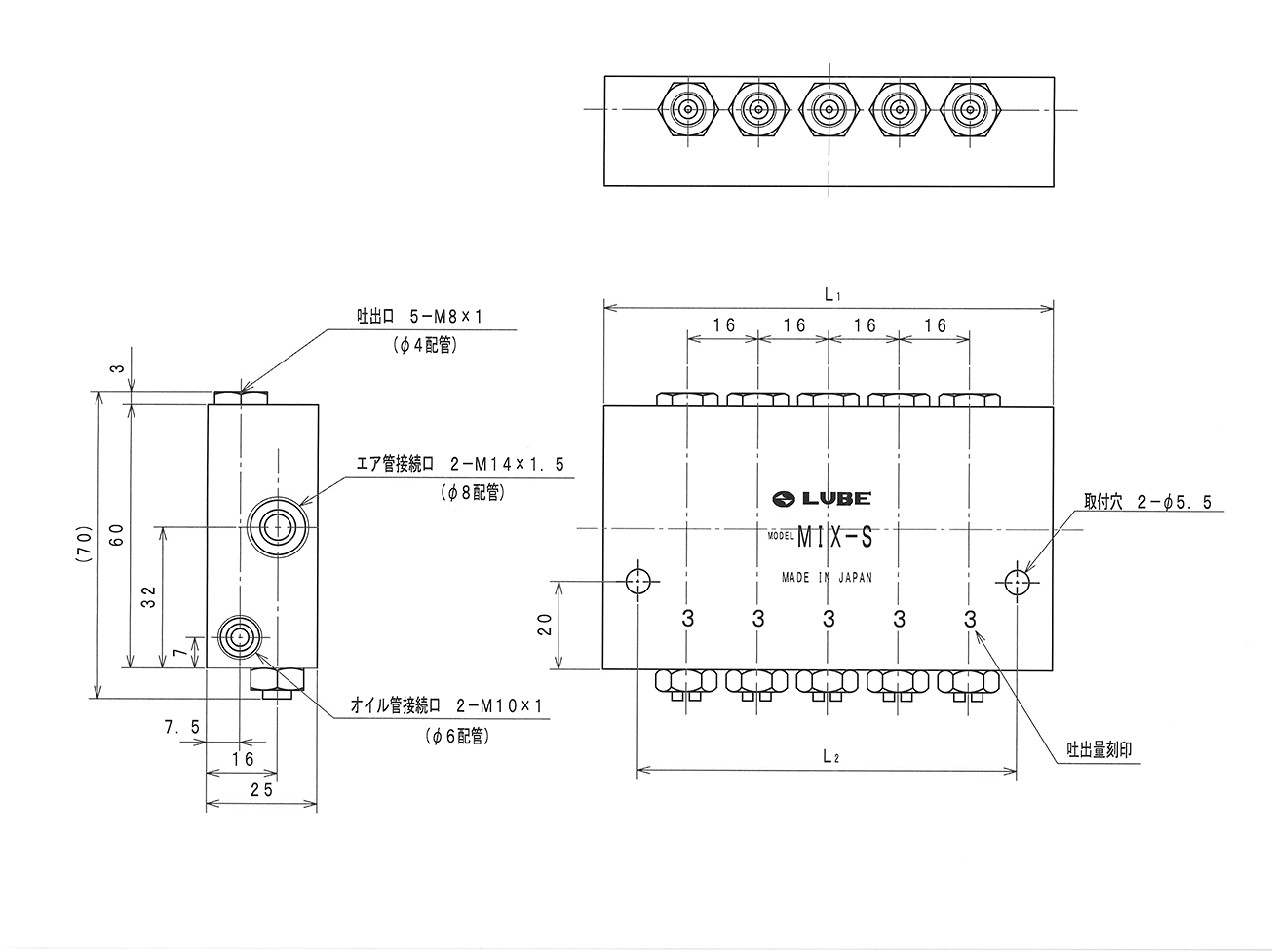

外形寸法図

OA- I(オイル/エアーセンサー)

 外形寸法図

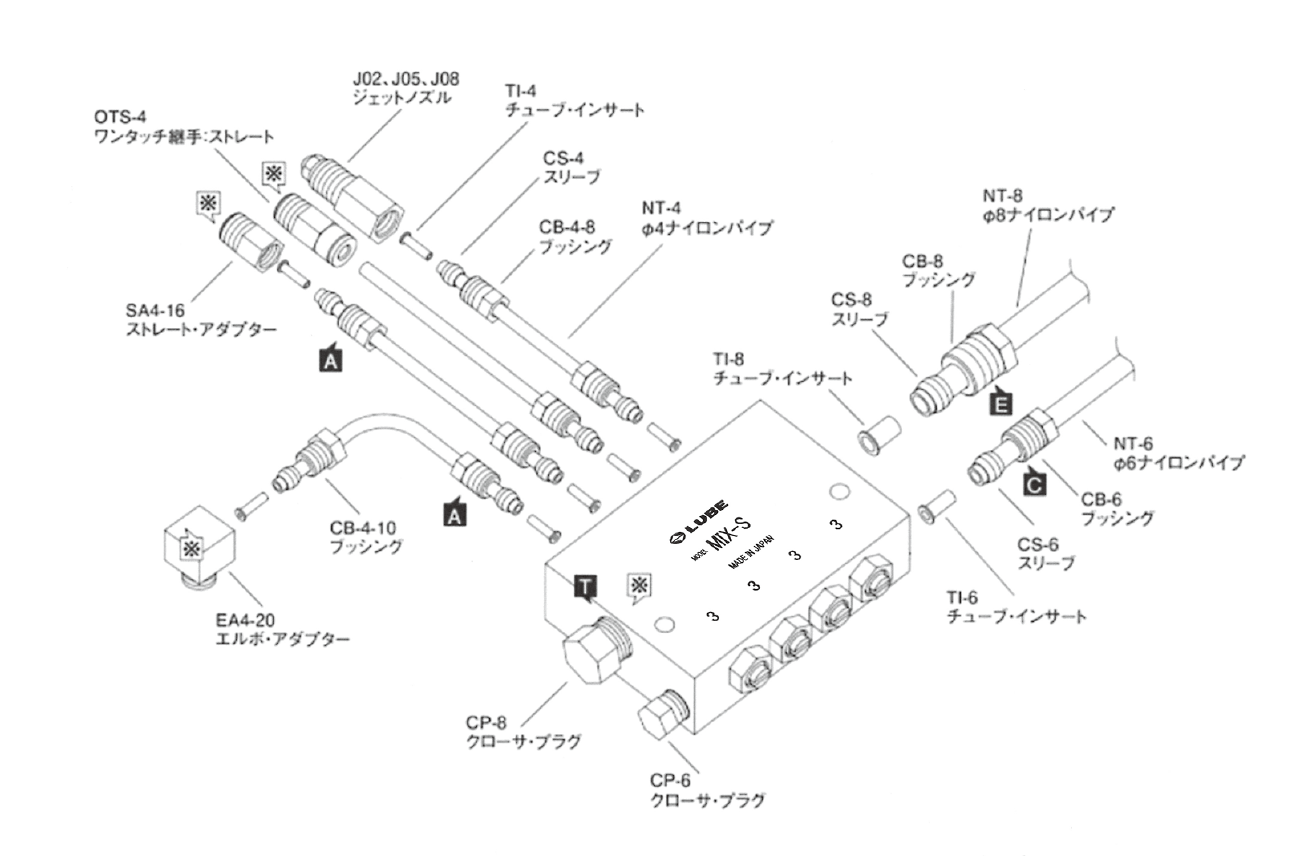

配管レイアウト図 (例)

OA- I(オイル/エアーセンサー) 配管レイアウト図(例)

MG2I 型グリス目詰目視用定量バルブ配管 配管レイアウト図(例)マークの箇所にはシール剤を使用してください。

MG2I 型グリス目詰目視用定量バルブ配管 配管レイアウト図(例)マークは、締め付けトルクを表します。締め付けトルク表の記号をご参照ください.
