ZE-6B · ZE-8A 型(自在エルボ)

ZE-6B · ZE-8A 型(自在エルボ)

 ・RoHs指令(2011/65/EU,(EU)2015/863準拠)

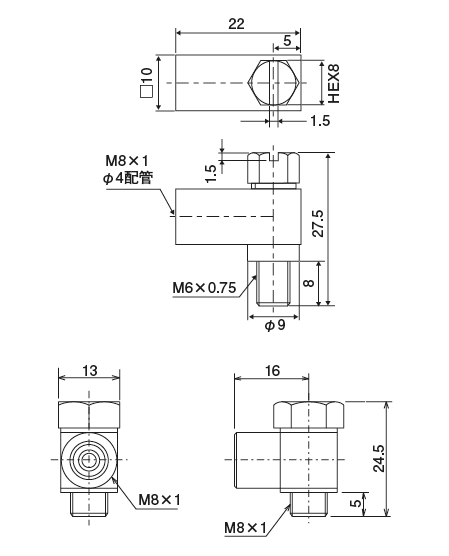

外形寸法図

ZE-6B · ZE-8A 型(自在エルボ)
 外形寸法図

型式

型式コードNO.管外径(φ)
ZE-6B 166045 4

●材質:(本体)C3604BD、(ボルト)S20C Ep-Cu/Zn 5



型式コードNO.
ZE-8A 106027

●材質:(本体)C3604BD、(ボルト)S20C Ep-Cu/Zn 5

360°自由な角度に設定し配管材と接続します。
シーリング・ワッシャーを使用します。 回転継手ではありません。
