世界標準 LHLシステム・グリス潤滑システム

ポンプ

EGH型(手動ポンプ)

EGH型(手動ポンプ)

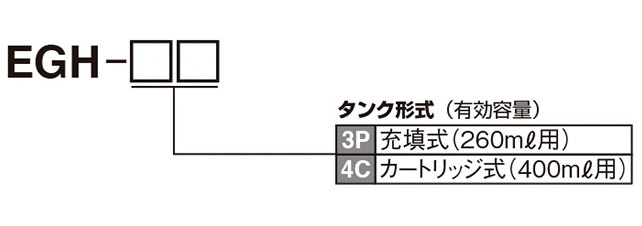

型式表示方法

EGH 型(手動ポンプ 型式表示方法

型式

型式コードNO.
EGH-3P 103783
EGH-4C 103782

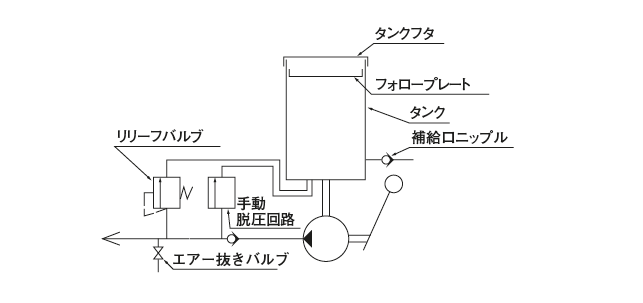

ポンプ回路図

EGH 型 ポンプ回路図

正しい使い方

●当社推奨グリスを使用してください。それ以外のグリスではシステムを保証いたしかねます。
●二硫化モリブデン入のグリスは絶対に使用しないでください。
●リチウム系グリスを使用してください。
●グリス補給時、又はカートリッジ交換時の異物混入には十分ご注意ください。
●カートリッジ交換時は、ポンプにエアーが入らないようにご注意ください。
●グリス補給後、又はカートリッジ交換後は必ずエアー抜きプラグを開いてポンプ内部のエアー抜きを行ってください。

仕様

EGH-3P ポンプ 吐出量 1mℓ/ストローク
吐出圧力 10MPa(安全弁設定圧)
使用ちょう度範囲 NLGI No.000、00、0、1(リチウム系)
タンク有効容量 260mℓ
質量 1.4kg
脱圧装置 ハンドル収納時脱圧式

EGH-4C

ポンプ 吐出量 1mℓ/ストローク
吐出圧力 10MPa(安全弁設定圧)
使用ちょう度範囲 カートリッジグリスNo.000、00、0、1(リチウム系)
使用グリス 当社保証グリス
カートリッジ容量 400mℓカートリッジ
質量 1.4kg
脱圧装置 ハンドル収納時脱圧式

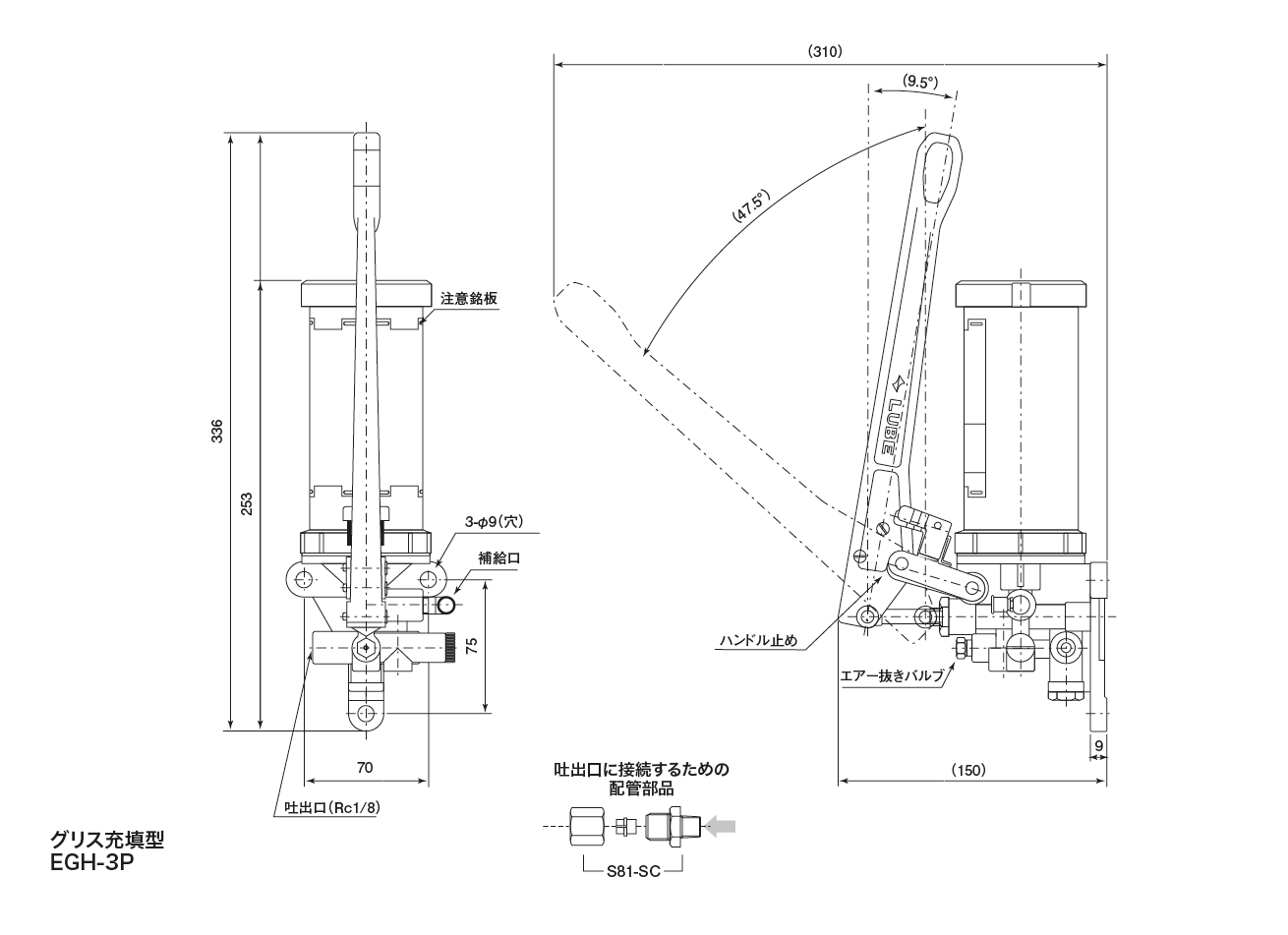

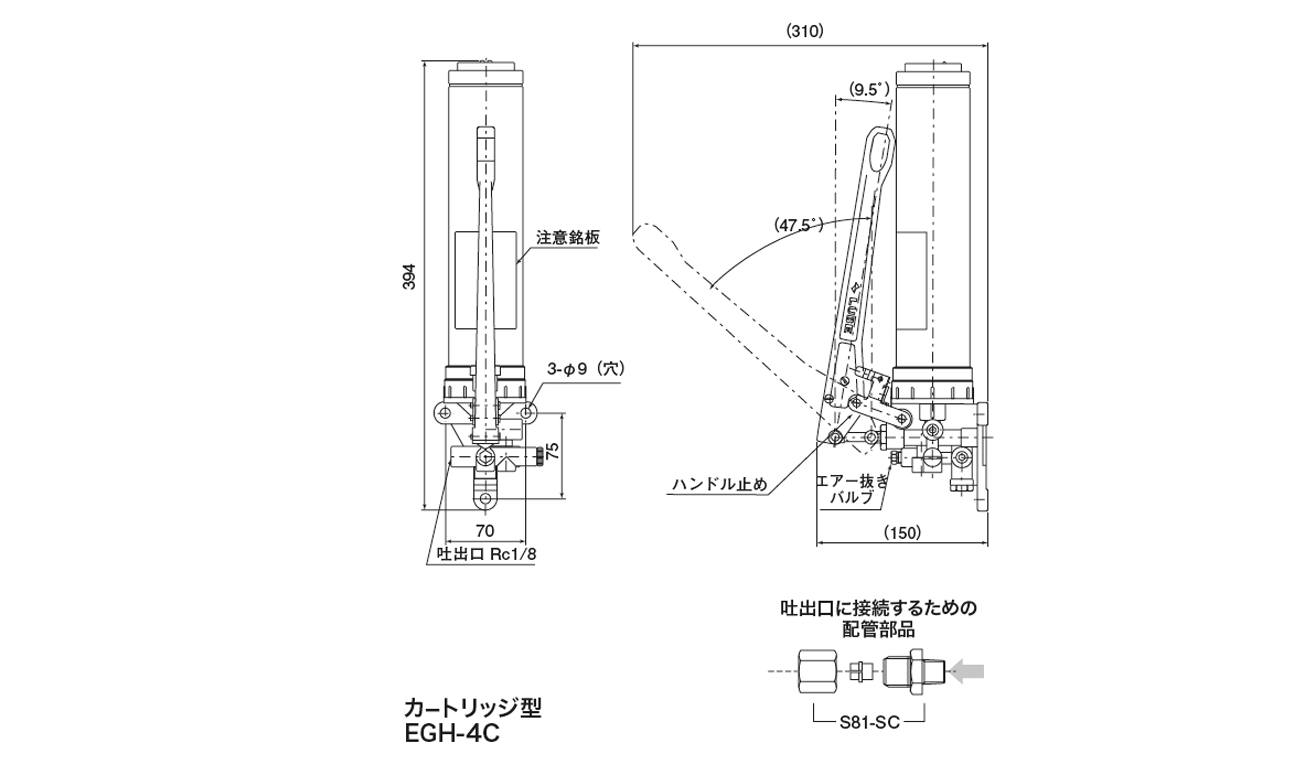

外形寸法図

EGH 型(手動ポンプ 外形寸法図 EGH 型(手動ポンプ 外形寸法図
