GPL型(グリス専用圧力スイッチ)

GPL型(グリス専用圧力スイッチ)

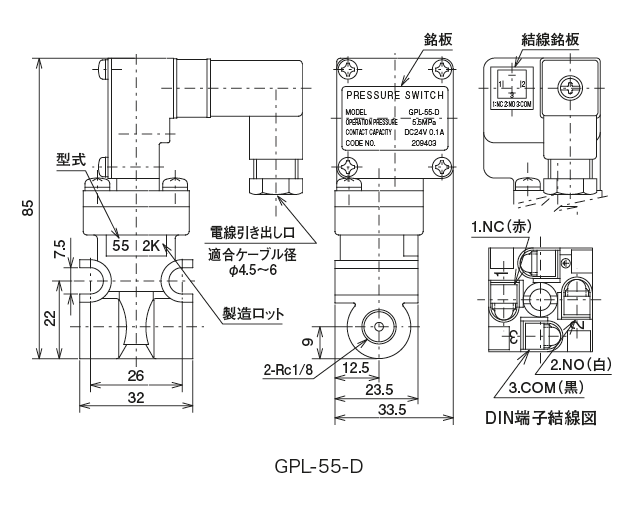

外形寸法図

GPL 型(グリス専用圧力スイッチ) 外形寸法図

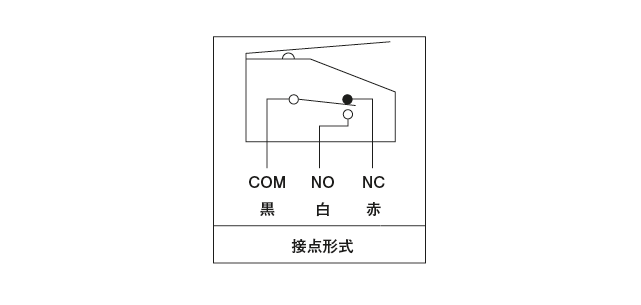

結線図

GPL 型(グリス専用圧力スイッチ) 結線図

型式

型式コードNO.
GPL-30-D 209409
GPL-55-D 209403

仕様

GPL-30-D
作動圧力 3.0MPa±0.6MPa
マイクロスイッチ仕様 定格電圧 DC24V
抵抗負荷 0.1A
寿命 20万回(定格負荷時)
GPL-55-D
作動圧力 5.5MPa±0.4MPa
マイクロスイッチ仕様 定格電圧 DC24V
抵抗負荷 0.1A
寿命 20万回(定格負荷時)

※製造ロットは西暦の末数字、月[A(1月)〜L(12月)]を示す。
