配管部品
配管接続 部品
コンプレッション・スリーブ

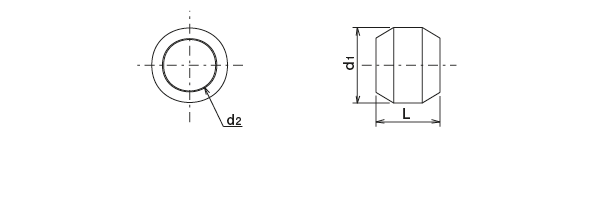

コンプレッション・スリーブ 外形寸法図
型式
| 型式 | コードNO. | 管外径（φ） | d1（φ） | d2（φ） | L |
|---|---|---|---|---|---|
| CS-4 | 106254 | 4 | 6 | 4.1 | 5 |
| CS-6 | 206254 | 6 | 8 | 6.1 | 6 |
| CS-8 | 207254 | 8 | 10 | 8.1 | 6.5 |
●材質：真鍮（C3604）
※(株)HORIKOSHIでは、1個単位で販売しております。
