世界標準 LHLシステム・グリース潤滑システム
LHLシステム
P-102/107/202/207(LHLポンプ)

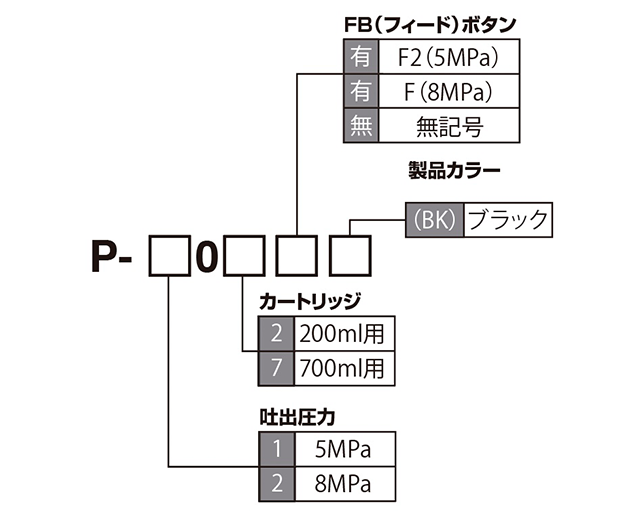

型式表示方法
| 型式 | コードNO. | 型式 | コードNO. |
|---|---|---|---|
| P-102(BK) | 101002 | P-202(BK) | 101032 |
| P-102(B) | 101006 | P-202(B) | 101036 |
| P-102F2(BK) | 101082 | P-207(BK) | 101033 |
| P-102F2(B) | 101086 | P-207(B) | 101037 |
| P-107(BK) | 101003 | P-202F(BK) | 101042 |
| P-107(B) | 101007 | P-202F(B) | 101046 |
| P-107F2(BK) | 101083 | P-207F(BK) | 101043 |
| P-107F2(B) | 101087 | P-207F(B) | 101047 |
仕様
| 電源 | DC24V |
| 消費電力 | 24W |
| 吐出量 | 7ml/min |
| 吐出圧力 | 5MPa／8MPa |
| 運転時間 | 連続通電 |
| 停止時間 | 10秒以上 |
| 結線方法 | 端子台 |
| 使用カートリッジ | LHL-X100、LHL-W100（P-207とP-207Fのみ） |
| フィードスイッチ | あり（オプション） |
| グリースレベルスイッチ | あり |
| カバー類 | 難燃樹脂（UL94-V0） |
| IP規格 | IP54 |
| CE規格 | あり |
| ポンプのエアー抜き | 運転時間制約なし |
| 質量 | P-102:1.2kg、107:1.6kg、202:1.2kg、207:1.6kg |

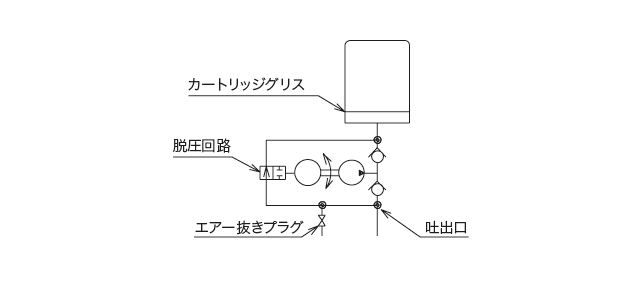

ポンプ回路図
正しい使い方
●メーカー保証のグリースを使用してください。
●二硫化モリブデン入のグリースは絶対に使用しないでください。
●リチウム系グリースを使用してください。
（リューベオリジナルグリース以外の場合は、必ずご相談ください。）
●グリース補給時、又はカートリッジ交換時の異物混入には十分ご注意ください。
●カートリッジ交換時は、ポンプにエアーが入らないようにご注意ください。
●グリース補給後、又はカートリッジ交換後は必ずエアー抜きプラグを開いてポンプ内部のエアー抜きを行ってください。

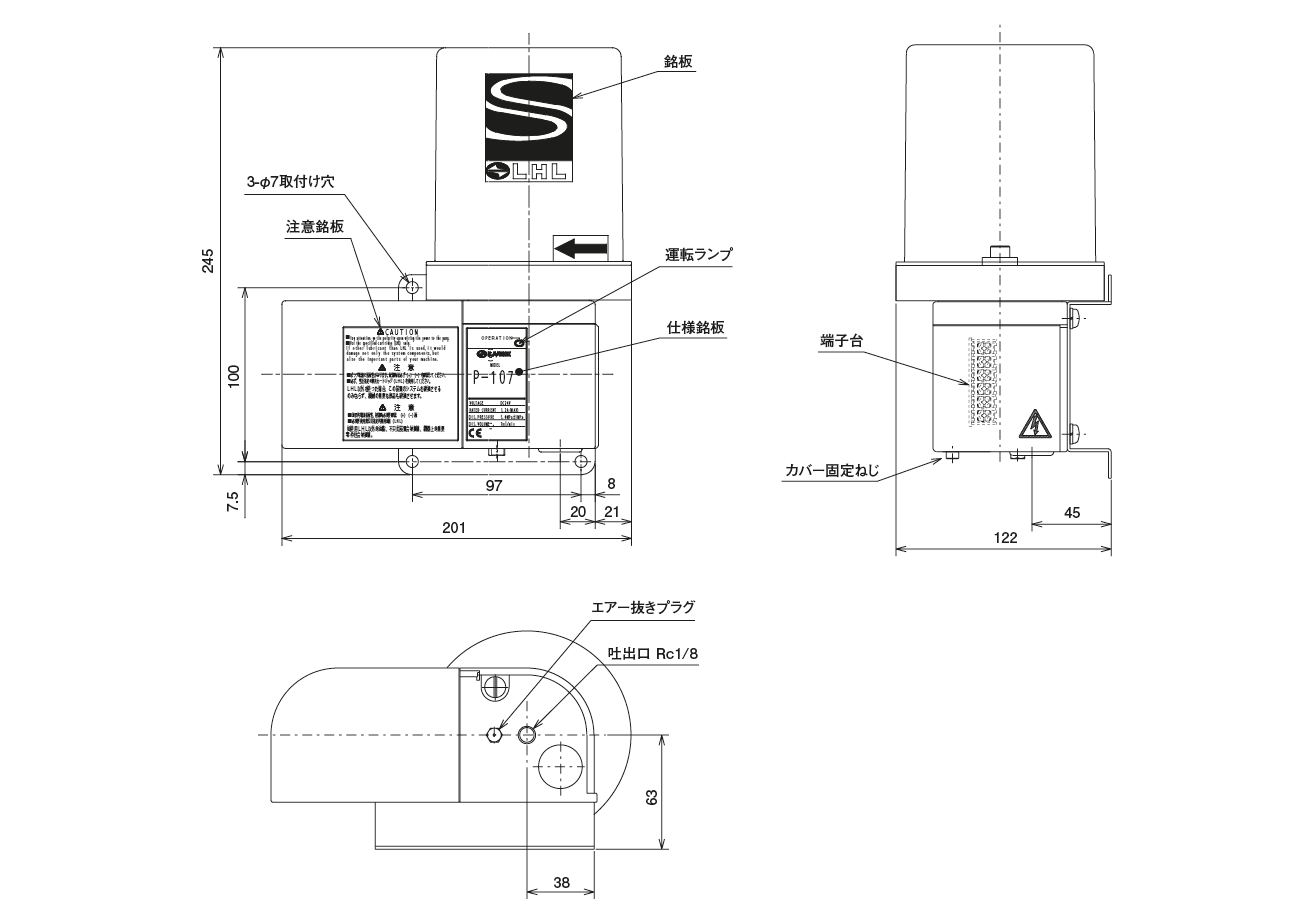

外形寸法図
結線図

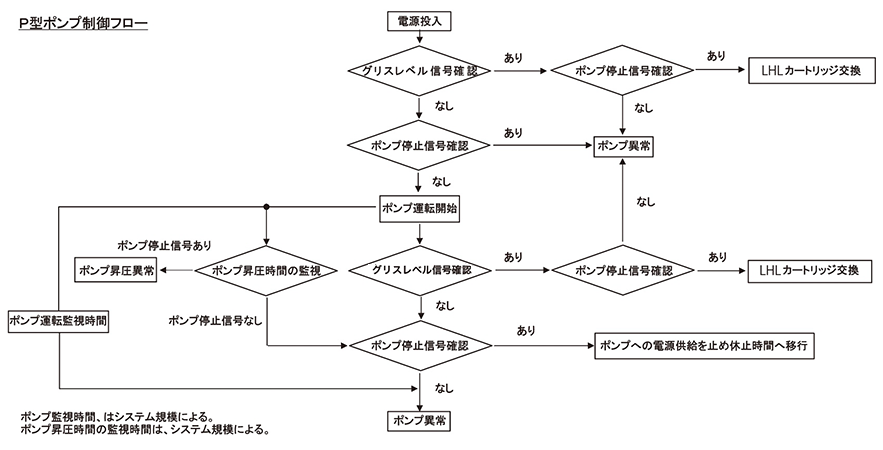

P型ポンプ制御フロー
